Ein häufiger Fehler bei der Planung von Betonfahrbahnen in Bremen ist die Annahme gleichmäßiger Tragfähigkeit des Untergrunds. Die Marschböden entlang der Weser weisen jedoch stark schwankende Konsistenz und hohe Grundwasserstände auf. Wird die Bemessung starrer Fahrbahnen ohne Berücksichtigung dieser lokalen Heterogenität durchgeführt, entstehen Risse im Plattenrand und Stufenbildung an Fugen. Entscheidend ist daher eine detaillierte Erkundung der frostempfindlichen Schichten, bevor die Betondecke dimensioniert wird. Ergänzend zur üblichen CBR-Prüfung empfiehlt sich ein Plattendruckversuch zur Ermittlung des Verformungsmoduls Ev2 direkt auf Planumshöhe.

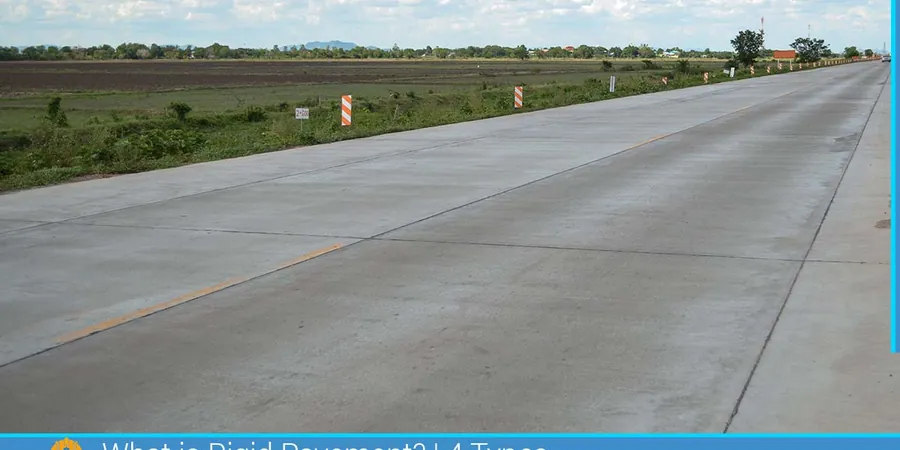

Illustratives Bild von Pavimento rigido in Bremen

In Bremen entscheidet der Bettungsmodul k über die Rissbildung: Wird er falsch angesetzt, reißt die Betonplatte bereits im ersten Winter.

Methodik und Umfang

Die RStO 12 (Richtlinien für die Standardisierung des Oberbaus von Verkehrsflächen) definiert für Bremen überwiegend die Frosteinwirkungszone II, was eine Mindestdicke der frostsicheren Konstruktion von 55 cm vorschreibt. Für die Bemessung starrer Fahrbahnen ist neben der Betongüte vor allem die Lastverteilung über die Platte relevant. Der charakteristische Wert des Bettungsmoduls k wird in Bremen oft aus dynamischen Plattendruckversuchen abgeleitet, da die organischen Anteile im Boden die Steifigkeit stark reduzieren. Eine Unterschätzung dieses Parameters führt zu überhöhten Plattendicken oder im Gegenteil zu Unterschreitungen der Mindestbewehrung. Die Normalkraft aus Verkehrslasten erfordert zudem eine genaue Bestimmung der Schubfestigkeit im Fugenbereich.

Lokale Besonderheiten

In Bremen beobachten wir häufig, dass Planer den Bettungsmodul aus Tabellen übernehmen, ohne die tatsächliche Schichtung des Marschbodens zu prüfen. Die organischen Weichschichten unterhalb des Mutterbodens setzen sich unter dynamischer Belastung, was zu Hohlräumen unter der Betonplatte führt. Die Folge sind Pumperscheinungen an Fugen und eine vorzeitige Ermüdung des Betons. Eine gezielte Rammsondierung in Kombination mit CBR-Versuchen liefert die nötige Datengrundlage, um diese Risiken in der Bemessung starrer Fahrbahnen auszuschließen.

Technische Parameter

Parameter	Typischer Wert
Bettungsmodul k (MN/m³)	30 – 80 (abhängig von organischen Anteilen)
Biegezugfestigkeit Beton (N/mm²)	4,5 – 5,5 nach ZTV Beton-StB 07
CBR-Wert Untergrund (%)	3 – 8 (Marschboden)
Frosteindringtiefe (cm)	90 – 110 (Zone II)
Verformungsmodul Ev2 (MN/m²)	≥ 45 auf Planum
Plattenlänge (m)	4,50 – 5,00 (Regelfall)

Zugehörige Fachleistungen

Dynamischer Plattendruckversuch (Ev2, Evd)

Ermittlung des Verformungsmoduls auf Planum und Frostschutzschicht gemäß TP BF-StB. Liefert den Bettungsmodul k für die Plattenbemessung.

CBR-Versuche im Labor

Bestimmung der Tragfähigkeit des Untergrunds nach DIN EN 13286-47. Essenziell für die Festlegung der erforderlichen Schichtdicken nach RStO 12.

Schürfgruben und Bodenansprache

Visuelle Aufnahme der Schichtung, Probenahme für Frostkriterien und organische Anteile. Besonders wichtig in den Marschgebieten Bremens.

Fugenplanung und Bewehrungsdimensionierung

Berechnung der Plattenabmessungen und Bewehrungsquerschnitte unter Berücksichtigung der lokalen Setzungsdifferenzen und Verkehrslasten.

Häufige Fragen

Welche Frostschutzschichtdicke ist in Bremen für starre Fahrbahnen erforderlich?

Nach RStO 12 beträgt die Mindestdicke der frostsicheren Konstruktion in der Frosteinwirkungszone II Bremens 55 cm. Bei Böden mit hohem organischen Anteil (Marsch) sind Zuschläge von bis zu 15 cm üblich.

Wie unterscheidet sich die Bemessung starrer Fahrbahnen von der flexibler Bauweise?

Bei starren Fahrbahnen wird die Last über die Biegezugfestigkeit der Betonplatte verteilt, während flexible Bauweisen die Last über Schichten an den Untergrund abgeben. Die Bemessung starrer Fahrbahnen erfordert daher den Bettungsmodul k, nicht den CBR-Wert allein.

Welche Rolle spielt der Grundwasserstand in Bremen bei der Betonfahrbahnplanung?

Der hohe Grundwasserstand in Bremen kann zur Aufweichung des Untergrunds führen. Bei der Bemessung starrer Fahrbahnen muss der Auftrieb und die Frosthebung berücksichtigt werden; eine Dränage unterhalb der Frostschutzschicht ist oft erforderlich.

Was kostet eine geotechnische Untersuchung für eine starre Fahrbahn in Bremen?

Die Kosten für eine geotechnische Untersuchung zur Bemessung starrer Fahrbahnen in Bremen liegen je nach Umfang zwischen 1.460 und 5.370 Euro. Der genaue Preis hängt von der Anzahl der Aufschlüsse und Laborversuche ab.
