Ein häufiger Fehler bei Bauvorhaben in Bremen ist die Annahme, dass MSE-Wände (mechanisch stabilisierte Erdkörper) auf den weichen, holozänen Sedimenten der Wesermarsch genauso bemessen werden können wie auf festem Untergrund im Bremer Osten. Die hohen Grundwasserstände und die geringe Tragfähigkeit der Torf- und Kleischichten erfordern eine spezifische MSE-Wandbemessung, die Bewehrungslagen und Verbundverhalten exakt auf die lokalen Verhältnisse abstimmt. Ohne diese Anpassung kommt es zu unzulässigen Verformungen oder gar zum Versagen der Konstruktion. Ergänzend zur Bemessung ist eine Klassifikation der Böden nach DIN 18196 zwingend, um die organischen und anorganischen Feinstböden korrekt einzustufen.
Die MSE-Wandbemessung auf Bremer Küstensedimenten erfordert eine Anpassung der Bewehrungslängen an die geringe Scherfestigkeit der Kleischichten – Standardtabellen sind hier unbrauchbar.
Methodik und Umfang
Ein Vergleich zwischen den Stadtteilen Horn-Lehe (Geschiebemergel und Sande der Grundmoräne) und dem Überseehafengebiet (mächtige Weichschichten bis 15 m Tiefe) zeigt die Bandbreite der Anforderungen an die MSE-Wandbemessung. Während in Horn-Lehe oft eine direkte Bewehrung in tragfähigen Sanden ausreicht, sind im Hafengebiet tiefgründige Verbesserungen oder Pfahlgründungen unter der Wand erforderlich. Wesentliche Parameter der MSE-Wandbemessung in Bremen sind die Zugfestigkeit der Geogitter oder Stahlbänder nach DIN EN 14475, der Verbundbeiwert zwischen Boden und Bewehrung sowie der rechnerische Erddruck aus Hinterfüllmaterial; ergänzend wird die Standsicherheit gegen Gleiten und Kippen nach dem Grenzzustandsverfahren (EC 7) nachgewiesen.

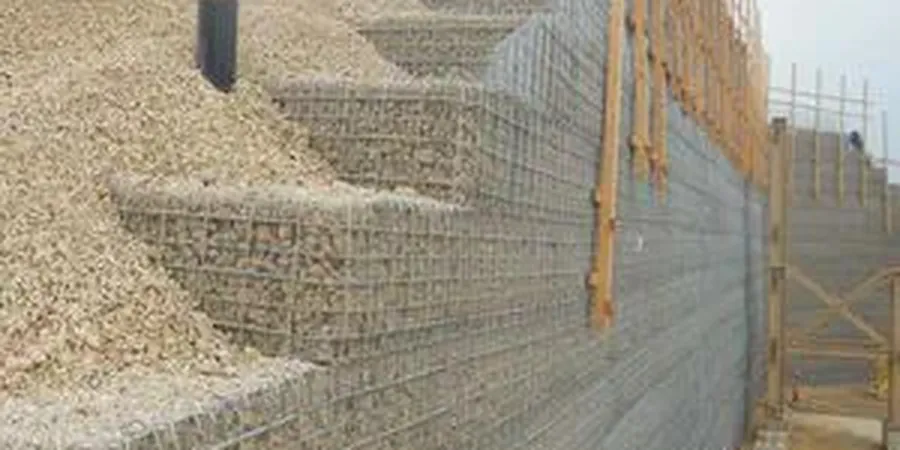

Technisches Referenzbild — Bremen
Lokale Besonderheiten
Ein konkretes Beispiel: Für eine Lärmschutzwand entlang der A27 bei Bremen-Nord wurde eine MSE-Wand mit 8 m Höhe geplant, ohne die geringe und zeitabhängige Scherfestigkeit der anstehenden Kleischichten zu berücksichtigen. Nach dem ersten Starkregenereignis setzte sich die Wand um über 30 cm – der rechnerische Verbund zwischen Bewehrung und Boden war überschritten. Die MSE-Wandbemessung muss daher in Bremen zwingend den Konsolidationszustand des Untergrunds und die Drainagebedingungen aus dem Hinterfüllbereich einbeziehen; wird dies versäumt, drohen jahrelange Nachsetzungen und Schäden an angrenzenden Versorgungsleitungen.
Bohrungen, Rammsondierungen und Laborversuche zur Bestimmung der Scherfestigkeit, des Kompressionsmoduls und des Verbundverhaltens von Klei, Torf und Sanden – speziell für die MSE-Wandbemessung auf Bremer Küstensedimenten.
02
Bemessung und Nachweisführung nach EC 7
Standsicherheits-, Gleit- und Kippnachweise für mechanisch stabilisierte Erdkörper unter Berücksichtigung der hohen Grundwasserstände und der weichen Zwischenschichten; inklusive Setzungsprognose und Bewehrungsplan.
Geltende Normen
DIN EN 14475: Ausführung von Arbeiten mit bewehrten Böden, DIN EN 1997-1:2014 (EC 7) – Grenzzustände der Tragfähigkeit, DIN 1054: Baugrund – Sicherheitsnachweise im Erd- und Grundbau, DIN 18196: Erd- und Grundbau – Bodenklassifikation
Häufige Fragen
Welche Normen gelten für die MSE-Wandbemessung in Bremen?
Primär die DIN EN 14475 (bewehrte Böden) und DIN EN 1997-1 (EC 7). In Bremen kommt zusätzlich die DIN 1054 zum Tragen, da die weichen Kleischichten besondere Sicherheitsbeiwerte für den Grenzzustand der Tragfähigkeit erfordern.
Was kostet eine MSE-Wandbemessung für ein typisches Bauvorhaben in Bremen?
Die Kosten liegen je nach Komplexität des Untergrunds und Wandhöhe zwischen €1.120 und €3.680. Bei stark organischen Böden oder hohen Wänden (> 6 m) kann der Aufwand für Laborversuche den oberen Bereich erreichen.
Warum sind Standardtabellen für Bremen oft ungeeignet?
Weil die Torf- und Kleischichten in Bremen eine sehr geringe und zeitabhängige Scherfestigkeit besitzen. Standardtabellen nach EBGEO gehen von gleichmäßigeren Bodenverhältnissen aus – die MSE-Wandbemessung muss hier mit bodenspezifischen Verbundbeiwerten rechnen.
Wie tief müssen Bewehrungslagen in Bremen mindestens eingebunden werden?
In der Regel 0,6- bis 0,8-fache Wandhöhe, mindestens jedoch 4 m, um ausreichend Verbund in den tragfähigen Sandschichten unter dem Klei zu erreichen. Bei mächtigen Weichschichten kann eine tiefgründige Verbesserung oder Pfahlgründung nötig werden.
Welche Rolle spielt der Grundwasserstand bei der MSE-Wandbemessung?
Der Grundwasserstand in Bremen liegt oft nur 1–2 m unter Gelände. Er beeinflusst den effektiven Spannungszustand im Boden und damit die Reibung zwischen Bewehrung und Boden. Die MSE-Wandbemessung muss mit bemessungsrelevanten Wasserüberdrücken rechnen, um Gleiten zu vermeiden.
