Ungestörte Probenahme (Shelby-Rohr) in Bremen

Die Böden in Bremen variieren stark zwischen der Geest im Osten und der Marsch entlang der Weser. Während auf der Geest oft sandige Geschiebeböden anstehen, dominieren in der Bremer Marsch weiche, organische Tone und Klei. Für Gründungen in diesen Zonen ist die ungestörte Probenahme (Shelby-Rohr) unerlässlich, da nur sie die empfindliche Struktur des Bodens für Laborversuche bewahrt. Ein Cone Penetration Test liefert dagegen kontinuierliche Profile, ersetzt aber nicht die Entnahme intakter Proben für Konsolidations- oder Scherversuche. In Bremen ist dieser Unterschied entscheidend, denn die Tragfähigkeit der Marschböden wird sonst schnell überschätzt.

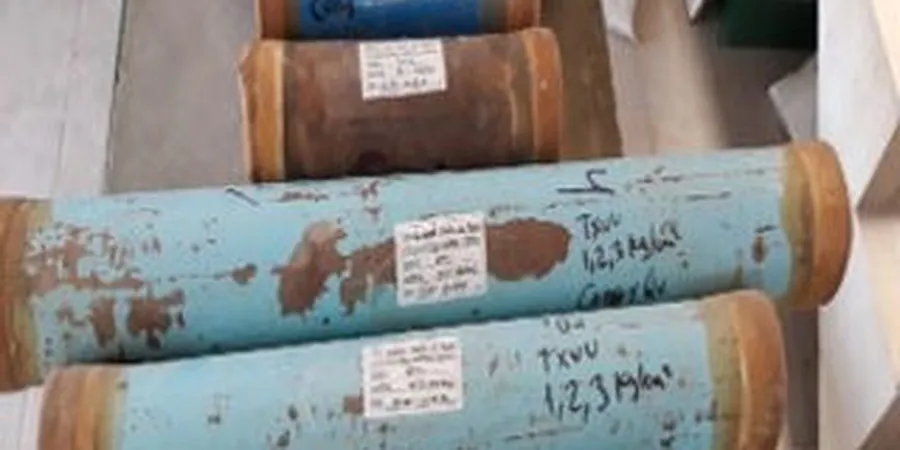

Illustratives Bild von Muestreo inalterado in Bremen

In der Bremer Marsch entscheidet die ungestörte Probenahme über die realistische Bemessung von Flachgründungen – ein Fehler hier führt zu Setzungen.

Methodik und Umfang

Die Probenahme mit dem Shelby-Rohr folgt in Bremen streng den Vorgaben der DIN EN ISO 22475-1:2021-11. Das Verfahren eignet sich besonders für bindige Böden wie Ton und Schluff, die in der Bremer Marsch flächendeckend vorkommen. Die Entnahme erfolgt durch schonendes Eindrücken des dünnwandigen Stahlrohrs, um die Kornstruktur und den Wassergehalt nicht zu stören. Vor der Probenahme sollte jedoch die Schichtung des Untergrunds mit kalikatenartigen Schürfgruben oder Rammkernsondierungen erkundet werden. Die gewonnenen Zylinder werden luftdicht versiegelt und im Labor auf Konsolidation, Scherfestigkeit und Durchlässigkeit geprüft. Zusätzlich empfiehlt sich für weiche Böden die Kombination mit der Feldflügelsonde zur schnellen Abschätzung der undrainierten Scherfestigkeit vor Ort.

Lokale Besonderheiten

Bremen liegt im Norddeutschen Tiefland, die mittlere Höhe beträgt nur 11 m über NHN. Bei Bauprojekten in den Flussmarschen der Weser ist mit hohen Grundwasserständen und setzungsempfindlichen organischen Böden zu rechnen. Wird die ungestörte Probenahme (Shelby-Rohr) durch ein gestörtes Verfahren wie das Standard-Penetrometer ersetzt, fehlen für die Konsolidationsberechnung die realen Kennwerte. Die Folge sind Setzungsprognosen, die um 30–50 % von der tatsächlichen Verformung abweichen können – ein erhebliches Risiko für Deiche, Straßen und Gebäude in Bremen.

Technische Parameter

Parameter	Typischer Wert
Rohr-Ø (innen)	50 – 76 mm
Maximale Eindrücktiefe	ca. 0,6 – 1,0 m pro Hub
Flächenverhältnis (Ar)	< 10 % (dünnwandig)
Geeignete Bodenarten	Ton, Schluff, Klei (bindig)
Probenqualität (Class)	Class 1 – 2 nach ISO 22475
Typische Entnahmetiefe	1 – 20 m unter GOK
Wassergehaltserhalt	> 95 % bei fachgerechter Versiegelung

Zugehörige Fachleistungen

Feldflügelsonde (Vane Test)

Schnelle Bestimmung der undrainierten Scherfestigkeit in weichen Bremer Tonen direkt vor Ort – ideal als Ergänzung zur Shelby-Rohr-Probenahme.

Konsolidationsversuch (Ödometer)

Laborprüfung an ungestörten Proben zur Ermittlung von Steifemodul und Setzungsbeiwert – speziell für die Marschböden der Weser.

Rammkernsondierung (DPL/DPM)

Kostengünstige Vorerkundung zur Schichtabfolge in Bremen, bevor teure ungestörte Probenahmen angesetzt werden.

Häufige Fragen

Wie tief kann eine ungestörte Probenahme mit Shelby-Rohr in Bremen ausgeführt werden?

In den weichen Marschböden Bremens sind Entnahmetiefen bis etwa 20 m unter Geländeoberkante möglich. Bei größeren Tiefen steigt der Aufwand durch das Nachführen der Gestänge und die Gefahr der Probenverdrängung.

Welche normativen Vorgaben gelten für die Shelby-Rohr-Probenahme in Deutschland?

Die Entnahme muss nach DIN EN ISO 22475-1:2021-11 erfolgen. Zusätzlich sind die Anforderungen der DIN 4020 zur geotechnischen Erkundung und der Eurocode 7 (DIN EN 1997-2) zu beachten.

Warum reicht eine Rammkernsondierung in Bremen nicht aus?

Rammkernsondierungen liefern nur gestörte Proben, die für Konsolidations- und Scherversuche ungeeignet sind. In den setzungsempfindlichen Klei- und Tonböden der Bremer Marsch führt dies zu unrealistischen Kennwerten – die ungestörte Probenahme ist hier zwingend erforderlich.

Was kostet eine ungestörte Probenahme mit Shelby-Rohr in Bremen?

Die Kosten liegen je nach Ansatz und Tiefe zwischen 350 und 890 Euro pro Entnahmestelle. Ein genauer Preis wird nach Sondierung des konkreten Standorts in Bremen ermittelt.
