Die Geologie Bremens ist durch mächtige weiche Klei- und Torfschichten über pleistozänen Sanden geprägt. Der Grundwasserstand liegt oft nur einen Meter unter Gelände. Für die Spundwandbemessung in Bremen ist die genaue Kenntnis dieser Bodenschichten entscheidend. Wir führen dazu zunächst eine Klassifikation der Böden nach DIN 18196 durch und erfassen die Lagerungsdichte mit dem Rammsondierung. Nur mit diesen Daten lässt sich der Erd- und Wasserdruck verlässlich ansetzen. Die Erfahrung aus zahlreichen Projekten an der Weser und in den Häfen zeigt: Ohne standortspezifische Kennwerte ist eine wirtschaftliche und sichere Spundwandbemessung in Bremen nicht möglich.

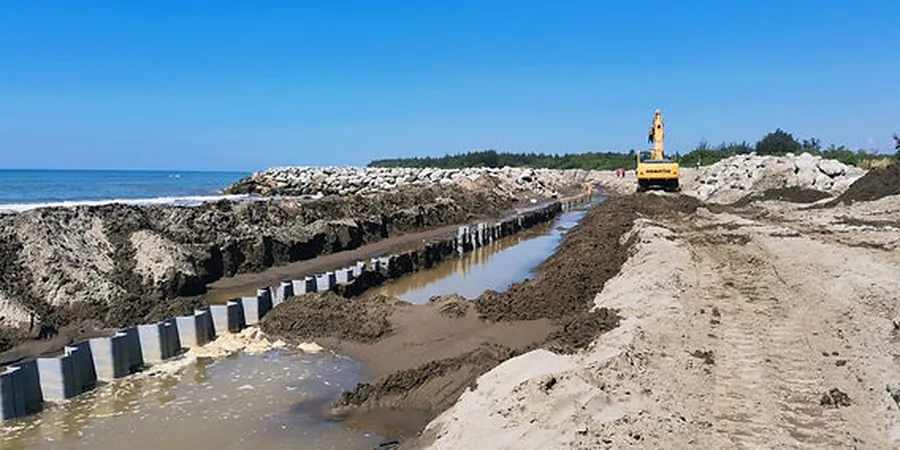

Illustratives Bild von Tablestacas in Bremen

Weiche Klei- und Torfschichten mit hohem Grundwasserstand erfordern eine Spundwandbemessung, die den Wasserüberdruck nach der Rammung zwingend berücksichtigt.

Methodik und Umfang

Die Baugrundverhältnisse unterscheiden sich in Bremen teils deutlich: In der Altstadt stehen oft dichte Sande unter einer dünnen Kleidecke an, während in den Hafengebieten wie Bremerhaven weiche Kleischichten von über zehn Metern Mächtigkeit vorkommen. Eine Spundwandbemessung in Bremen muss diese Unterschiede abbilden. Wir ergänzen die Felduntersuchungen durch Triaxialversuche an ungestörten Proben, um die Scherfestigkeit des Kleis unter entwässerten Bedingungen zu bestimmen. Zudem messen wir die Durchlässigkeit im Feld, denn der Wasserüberdruck nach der Rammung beeinflusst die Standsicherheit der Spundwand erheblich. Nur so entsteht ein Bodenmodell, das den tatsächlichen Verhältnissen in Bremen gerecht wird.

Lokale Besonderheiten

Die DIN 1054:2021-04 und der Eurocode 7 (EN 1997-1:2004) fordern für die Spundwandbemessung in Bremen die Berücksichtigung des Porenwasserüberdrucks nach der Rammung. Besonders in den weichen Kleischichten der Überschwemmungsgebiete kann der Wasserüberdruck die wirksamen Spannungen so weit reduzieren, dass die Wand kippt oder durchbricht. Ein weiteres Risiko: Die Torfschichten setzen sich unter der Last der Spundwand langfristig, was zu einer zusätzlichen Belastung der Anker oder Steifen führt. Wir weisen auf diese Gefahren im Gutachten explizit hin und empfehlen eine begleitende Instrumentierung mit Piezometern.

Technische Parameter

Parameter	Typischer Wert
Bodenart (gemäß DIN 18196)	Klei (TA/OU), Torf (HN/HZ), Sand (SE/SU)
Wichte feucht (kN/m³)	16,0 – 18,5 (Klei)
Scherfestigkeit cu (kN/m²)	15 – 45 (Klei, undrainiert)
Steifemodul Es (MN/m²)	3 – 12 (Klei)
Durchlässigkeit kf (m/s)	1×10⁻⁹ – 1×10⁻⁷ (Klei)
Wasserdruck (Bemessungswert)	hydrostatisch + Porenwasserüberdruck

Zugehörige Fachleistungen

Baugrunderkundung und Kennwertermittlung

Bohrungen, Rammsondierungen und Entnahme ungestörter Proben aus den maßgeblichen Schichten. Im Labor bestimmen wir die Scherfestigkeit, Steifigkeit und Durchlässigkeit des Kleis und Torfs. Die Ergebnisse fließen direkt in die Spundwandbemessung ein.

Geotechnisches Gutachten zur Spundwandbemessung

Wir erstellen ein standortbezogenes Gutachten mit Bodenprofil, Kennwerten und Bemessungshinweisen nach DIN 1054. Berücksichtigt werden Wasserüberdruck, Setzungsverhalten der Torfschichten und Interaktion mit der Spundwand.

Häufige Fragen

Welche Bodenkennwerte sind für die Spundwandbemessung in Bremen am wichtigsten?

Die undrainierte Scherfestigkeit cu des Kleis, der Steifemodul Es und die Durchlässigkeit kf. Diese Werte bestimmen den Erd- und Wasserdruck sowie das Setzungsverhalten der Spundwand. Ohne sie ist eine wirtschaftliche Bemessung nicht möglich.

Wie viel kostet eine Spundwandbemessung mit Baugrundgutachten in Bremen?

Der Kostenrahmen für ein geotechnisches Gutachten mit Feld- und Laboruntersuchungen liegt in Bremen zwischen €1.260 und €4.170. Der genaue Preis hängt von der Anzahl der Aufschlüsse und dem Probenumfang ab.

Muss bei der Spundwandbemessung in Bremen der Wasserüberdruck nach der Rammung berücksichtigt werden?

Ja, zwingend. In den weichen Klei- und Torfschichten Bremens kann der Porenwasserüberdruck nach der Rammung die wirksamen Spannungen so weit senken, dass die Standsicherheit der Wand gefährdet ist. Die DIN 1054 schreibt diesen Nachweis vor.
