Ein achtstöckiges Bürogebäude am Bremer Marktplatz – der Grundwasserstand liegt nur zwei Meter unter Gelände, darunter folgen lockere Sande und Torfschichten. Ohne gezielte Abdichtung wäre die Baugrube innerhalb weniger Stunden vollgelaufen. Für solche Fälle entwickeln wir eine maßgeschneiderte Injektionsbemessung. Dabei wird genau berechnet, welche Menge an Zementsuspension oder chemischem Gel unter welchem Druck in den Boden eingebracht werden muss, um Poren zu füllen und Durchlässigkeiten zu senken. In Bremen mit seinen wechselhaften quartären Sedimenten ist das die Voraussetzung für jede tiefere Gründung. Ergänzend dazu bewerten wir vorab die Bodendurchlässigkeit im Feld, um die Injektionsparameter wirklichkeitsnah festzulegen.
Eine präzise Injektionsbemessung reduziert den Wasserdruck auf die Baugrubensohle und verhindert hydraulischen Grundbruch in den sandigen Bremer Schichten.
Methodik und Umfang
Die Praxis der Injektionsbemessung in Bremen setzt auf mobile Misch- und Pumpstationen, die direkt auf der Baustelle arbeiten. Ein typischer Satz besteht aus einem Kolloidalmischer, einem Rührwerk und einer Doppelkolbenpumpe mit Durchflussmesser. Der Arbeitsdruck wird stufenweise bis maximal 20 bar gesteigert, abhängig von der Korngrößenverteilung des anstehenden Sandes. Bei stark wechselnden Schichten – etwa zwischen Mittelsand und Feinkies – muss die Suspensionsviskosität laufend angepasst werden. Vor dem eigentlichen Injizieren führen wir eine Korngrößenanalyse durch, um die optimale Mischung aus Zement, Bentonit und Wasser zu bestimmen. Jeder Injektionsschritt wird mit Druck- und Mengenprotokollen dokumentiert, sodass die Qualität jederzeit nachvollziehbar ist.

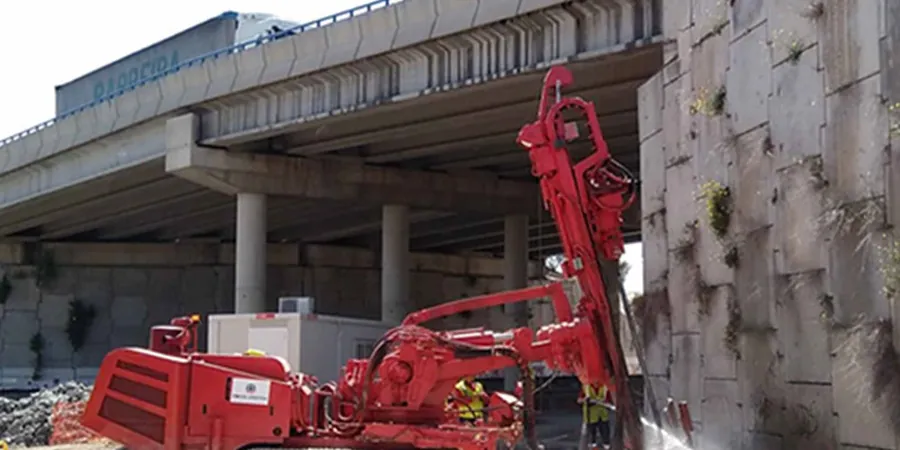

Technisches Referenzbild — Bremen
Lokale Besonderheiten
Bremen liegt im norddeutschen Tiefland auf einer Höhe von durchschnittlich 12 Metern über NHN. Der Untergrund besteht aus holozänen Flusssanden, Torf und Klei – eine Kombination, die ohne Abdichtung zu massiven Wasserzutritten führt. Wird die Injektionsbemessung unterschätzt, kann die aufgelockerte Bodensäule unter der Baugrube aufweichen. Die Folge sind Setzungen benachbarter Gebäude oder ein plötzlicher Grundbruch der Sohle. In einem Fall in der Bremer Neustadt musste eine bereits ausgehobene Baugrube wegen unzureichender Injektion nachträglich mit Bodenvereisung gesichert werden – ein teurer und zeitaufwändiger Eingriff.
Planung und Berechnung von Zement-Bentonit-Suspensionen zur dauerhaften Abdichtung von Baugrubensohlen und -wänden in Grundwasser führenden Sanden. Inklusive Druck- und Mengenprotokollierung für jeden Injektionsschritt.
02
Stabilisierungsinjektion bei lockerer Lagerung
Bemessung von chemischen Gelen und Feinstzementsuspensionen zur Verfestigung von locker gelagerten Sanden und Torfen unter Fundamenten. Ziel ist eine Erhöhung der Tragfähigkeit auf mindestens 150 kN/m².
Geltende Normen
DIN 4093 (Bodeninjektionen – Planung, Ausführung, Prüfung), DIN 18196 (Bodenklassifikation für bautechnische Zwecke), Eurocode 7 – EN 1997-1:2004 (Entwurf, Berechnung und Bemessung in der Geotechnik), Merkblatt für Injektionsarbeiten im Grundbau (DGGT)
Häufige Fragen
Wann ist eine Injektionsbemessung in Bremen sinnvoll?
Immer dann, wenn eine Baugrube tiefer als 3 Meter in den Grundwasserbereich reicht und der anstehende Sand eine hohe Durchlässigkeit aufweist (k > 1·10⁻⁴ m/s). Auch bei locker gelagerten Torfschichten unter Streifenfundamenten ist eine Stabilisierungsinjektion wirtschaftlicher als ein kompletter Bodenaustausch.
Welche Zemente werden für Injektionen in Bremen verwendet?
Üblich sind Portlandzement CEM I 42,5 R und Feinstzemente (Blaine-Wert > 6000 cm²/g). Bei feinen Sanden (d₁₀ < 0,1 mm) kommen chemische Gele auf Wasserglasbasis zum Einsatz, da Zementsuspensionen nicht mehr in die Poren eindringen.
Welche Kosten sind für eine Injektionsbemessung in Bremen realistisch?
Der Kostenrahmen für Planung, Suspensionsberechnung und baubegleitende Prüfung liegt zwischen €1.260 und €3.570, abhängig von der Anzahl der Injektionsschritte und der erforderlichen Vorversuche im Labor.
Kann man Injektionen auch nachträglich unter bestehenden Gebäuden ausführen?
Ja, über schräge Bohrungen (Injektionslanzen) von außerhalb des Gebäudes. Das Verfahren wird in Bremen häufig bei Setzungsschäden an Altbauten eingesetzt, wenn der Boden unter den Fundamenten durch Grundwasserabsenkungen aufgelockert wurde.
