Die Böden in Bremen unterscheiden sich stark zwischen der Altstadt auf einer Geestinsel und den Stadtteilen wie Woltmershausen oder Huchting, die auf weichen Klei- und Torfschichten der Wesermarsch liegen. Für Tunnelbauwerke in weichem Boden ist das ein entscheidender Faktor. Während der Sand der Geest gute Tragfähigkeit bietet, erfordern die organischen Tone und Mudden der Marsch eine detaillierte geotechnische Analyse für Tunnel in weichem Boden. Vor jedem Vortrieb müssen wir die Konsistenz, den Grundwasserstand und das Quellverhalten genau kennen. In Bremen liegt der GW-Stand oft nur 1–2 m unter Gelände. Ohne eine solche Analyse drohen Setzungsschäden an angrenzender Bebauung. Darum kombinieren wir vor Ort geotechnische Bohrungen mit spezifischen Laborversuchen.
In der Bremer Marsch liegt die undrainierte Scherfestigkeit von Klei oft unter 20 kPa – das erfordert eine angepasste Tunnelstatik.
Methodik und Umfang
In Bremen beobachten wir häufig, dass die weichen Schichten nicht gleichmäßig mächtig sind. Mal liegt Torf in Linsen, mal wechselt Klei mit Feinsand. Eine geotechnische Analyse für Tunnel in weichem Boden muss diese Heterogenität abbilden. Dafür setzen wir auf ein gestaffeltes Programm: Zuerst Rammsondierungen zur Erkundung der Schichtgrenzen, dann ungestörte Probenahme für Triaxial- und Ödometerversuche. Die Parameter, die wir brauchen:
undrainierte Scherfestigkeit cu (10–40 kPa in Klei)
Steifemodul Es (2–8 MN/m²)
Durchlässigkeit kf (10⁻⁸ bis 10⁻¹⁰ m/s)
Quelldruck bei Torf
Erst mit diesen Werten lässt sich die Tunnelstatik sicher dimensionieren.

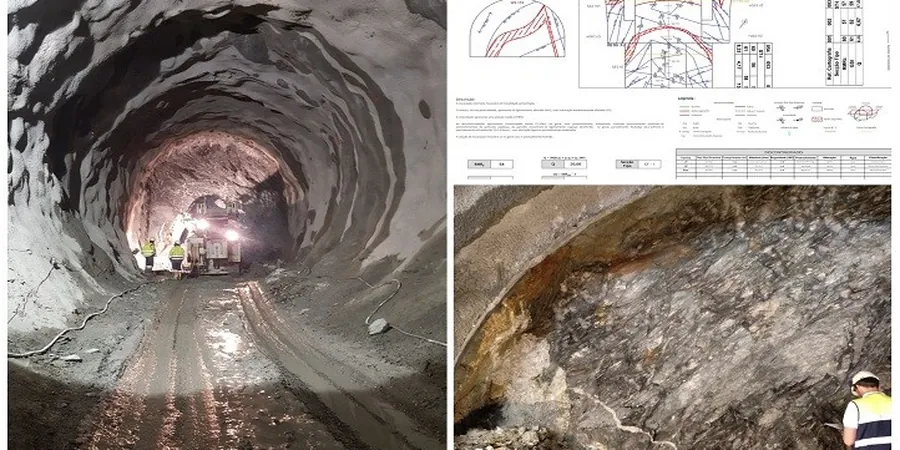

Technisches Referenzbild — Bremen
Lokale Besonderheiten
Die organischen Böden der Wesermarsch reagieren extrem empfindlich auf Entlastung und Wasserzutritt. In Bremen führte das bei einem früheren Tunnelprojekt zu einem plötzlichen Nachbruch der Ortsbrust. Der weiche Klei verflüssigte sich beim Anbohren einer wasserführenden Sandlinse. Eine geotechnische Analyse für Tunnel in weichem Boden hätte diese Linse vorab lokalisieren können. Deshalb setzen wir auf hochauflösende Erkundung mit Drucksondierungen und kontinuierlicher Kerngewinnung. Nur so lassen sich Risiken wie Grundwasserbruch oder Setzungsfließen in Bremen zuverlässig bewerten.
Rammsondierungen, Drucksondierungen und Kernbohrungen bis 30 m Tiefe zur Ermittlung der Schichtfolge und Lagerungsdichte.
02
Laboruntersuchungen
Triaxialversuche (CU, CD), Ödometerversuche, Bestimmung von Konsistenzgrenzen und organischem Anteil nach DIN 18128.
03
Numerische Berechnungen
FE-Modellierung von Tunnelvortrieb und Setzungsprognose mit Plaxis 2D/3D unter Ansatz der gemessenen Parameter.
Geltende Normen
Eurocode 7 (EN 1997-1:2004), DIN 1054:2010-12 (Baugrund – Sicherheitsnachweise), DIN 4020 (Geotechnische Untersuchungen), DIN 18196 (Bodenklassifikation)
Häufige Fragen
Warum ist eine geotechnische Analyse für Tunnel in weichem Boden in Bremen besonders wichtig?
Die Bremer Marschböden (Klei, Torf, Mudde) haben eine extrem geringe Scherfestigkeit und hohe Kompressibilität. Ohne Analyse drohen Setzungsschäden an der Oberfläche und Grundwasserbrüche in der Ortsbrust.
Welche Normen gelten für die geotechnische Analyse für Tunnel in weichem Boden in Deutschland?
Maßgeblich sind Eurocode 7 (EN 1997-1:2004) mit nationalem Anhang, DIN 1054 für Sicherheitsnachweise und DIN 4020 für Untersuchungsmethoden. Ergänzend kommt die ZTVE für Tunnelbau zur Anwendung.
Wie viel kostet eine geotechnische Analyse für Tunnel in weichem Boden in Bremen?
Der Kostenrahmen liegt zwischen 4.230 und 17.460 Euro, abhängig von der Anzahl der Bohrungen, der Labortiefe und der Komplexität der numerischen Modellierung. Ein detailliertes Angebot erhalten Sie nach Vorlage der Projektdaten.
Welche Parameter werden bei der Analyse in Bremen typischerweise gemessen?
Undrainierte Scherfestigkeit (cu), Steifemodul (Es), Durchlässigkeit (kf), Quelldruck bei Torf, organischer Anteil und Korngrößenverteilung. Diese Werte fließen direkt in die Tunnelstatik ein.
Wie lange dauert eine solche geotechnische Analyse für Tunnel in weichem Boden?
Feldarbeiten (Bohrungen, Sondierungen) dauern 3 bis 7 Tage. Die Laborversuche benötigen je nach Umfang 2 bis 4 Wochen. Die Auswertung und Berichterstellung erfolgt innerhalb von 5 Arbeitstagen nach Abschluss der Messungen.
