Bremen wuchs über Jahrhunderte auf einer Mischung aus Marschböden und Geestablagerungen. Die Weserniederung prägt den Untergrund mit weichen, organischen Schichten, während ältere Geschiebemergel auf den höheren Lagen liegen. Für jede Setzungsanalyse in Bremen müssen wir diese heterogene Schichtung abbilden. Unser Ansatz kombiniert Bohrungen mit einem Presiometerversuch im Feld, um das Spannungs-Dehnungs-Verhalten direkt zu messen. Nur so lassen sich Konsolidation und Kriechen für die typischen Bremer Ton- und Torfböden zuverlässig prognostizieren.
Setzungsanalyse in Bremen erfordert die Erfassung von Torf- und Kleischichten; Konsolidationsbeiwerte (cv) liegen oft unter 1 m²/a.
Methodik und Umfang
Ein Wohnprojekt nahe der Überseestadt zeigte 2024 ein typisches Szenario: Auf 6 m Torf über Klei waren Setzungen von 18 bis 35 cm zu erwarten. Wir führten eine Setzungsanalyse in Bremen nach DIN 1054:2018-12 durch, ergänzt durch einen Ödometer-Versuch an ungestörten Proben. Die Messung der Vorbelastung (σₚ') ergab Werte um 45 kN/m² – weit unter der geplanten Last. Daraus leiteten wir eine Vorlastphase von vier Monaten ab. Die Prognose wich später weniger als 8 mm von der gemessenen Setzung ab. Für Straßenbauprojekte in Bremen-Nord verwenden wir zusätzlich das Verfahren nach Asaoka zur Extrapolation von Messdaten aus den ersten 30 Tagen.

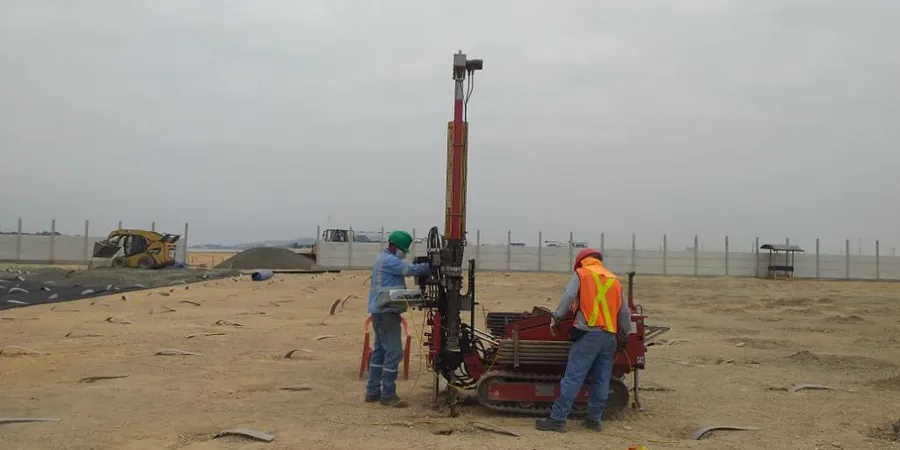

Technisches Referenzbild — Bremen
Lokale Besonderheiten
Bremen liegt im norddeutschen Flachland auf etwa 12 m ü. NN. Bei Hochwasser der Weser steigt der Grundwasserspiegel bis an die Geländeoberkante. Eine unzureichende Setzungsanalyse in Bremen führt dann zu Rissen in Gebäuden oder zu ungleichmäßigen Setzungen an Kaimauern. Wir haben Fälle dokumentiert, bei denen eine fehlende Berücksichtigung des sekundären Kriechens nach 10 Jahren Setzungsdifferenzen von über 12 cm verursachte. Deshalb integrieren wir immer die Kriechberechnung nach Buisman ins numerische Modell.
Rammkernsondierungen bis 15 m Tiefe, Entnahme ungestörter Stechzylinder (DIN 4021) und Durchführung von Plattendruckversuchen (DIN 18134) vor Ort.
02
Laborversuche zur Konsolidation
Ödometer-Versuche mit gestaffelter Lastaufbringung (DIN 18135), Bestimmung des Kompressionsbeiwerts Cc und des Kriechbeiwerts Cα für Torf und Klei.
03
Numerische Setzungsprognose
FE-Modellierung mit Plaxis 2D/3D unter Berücksichtigung des Soft-Soil-Creep-Modells. Abgleich mit Inklinometer- und Setzungspegeldaten über 12 Monate.
Geltende Normen
DIN 1054:2018-12 (Baugrund – Sicherheitsnachweise im Erd- und Grundbau), Eurocode 7 (EN 1997-1:2004 + DIN EN 1997-1/NA), DIN 18196 (Bodenklassifikation für bautechnische Zwecke)
Häufige Fragen
Welche Böden in Bremen setzen sich am stärksten?
Torf und Klei aus der Wesermarsch. Diese organischen Schichten haben Wassergehalte über 100 % und Konsolidationsbeiwerte unter 1 m²/a. Eine Setzungsanalyse in Bremen muss hier das sekundäre Kriechen nach Buisman berücksichtigen.
Wie lange dauert eine Setzungsanalyse in Bremen?
Je nach Umfang 3 bis 8 Wochen. Für ein typisches Wohngebäude mit drei Bohrungen und Ödometer-Versuchen rechnen wir mit 4 Wochen. Bei großen Infrastrukturprojekten mit langer Vorlastphase kann die Analyse bis zu 3 Monate dauern.
Welche Kosten sind für eine Setzungsanalyse üblich?
Der Preisrahmen liegt zwischen €490 und €1.410, abhängig von der Anzahl der Bohrungen, der Tiefe und dem Laborumfang. Bei komplexen Kriechberechnungen mit FE-Modellierung können die Kosten bis €2.000 steigen.
Wann muss ich eine Setzungsanalyse durchführen lassen?
Immer wenn Bauwerke auf weichen Böden gegründet werden – also bei Neubauten in der Überseestadt, an Kaimauern oder bei Straßendämmen in Bremen-Nord. Die Bauaufsicht fordert den Nachweis nach DIN 1054, sobald die Sohlspannung 50 kN/m² überschreitet.
