Die geotechnische Feldarbeit für eine Differenzialsetzungsanalyse in Bremen beginnt meist mit dem Abteufen von Schürfgruben oder Rammkernsondierungen, um die typisch weichen Klei- und Torfschichten der Wesermarsch zu erfassen. Mit einem 10-Tonnen-LKW und einem mobilen Drehbohrgerät werden ungestörte Proben entnommen, die im Labor auf Kompressibilität und Konsolidierungsverhalten geprüft werden. Ergänzend kommt ein Setzungsmesssystem mit Präzisionsnivellierpunkten zum Einsatz, das Höhenänderungen im Millimetermaßstab überwacht. Diese Kombination aus Feld- und Labordaten liefert die Basis für die Berechnung von Setzungsdifferenzen, die für die Gründungsplanung in der Hansestadt unverzichtbar ist.
In der Bremer Marsch führen bereits 2 cm Setzungsdifferenz zwischen Bauteil und Nachbarbauwerk zu Rissen in Fassade und Keller – eine genaue Prognose ist existenziell.
Methodik und Umfang
Die DIN 4019 (Baugrund – Setzungsberechnungen) ist in Bremen besonders relevant, da die organischen Weichschichten der Flussmarschen zu stark unterschiedlichen Setzungsbeträgen auf engstem Raum führen können. Unser Labor arbeitet nach DIN EN ISO/IEC 17025 und führt Ödometer-Versuche nach DIN 18135 durch, um den Steifemodul und den Kompressionsbeiwert zu bestimmen. Für eine vollständige Analyse kombinieren wir diese Daten mit der Kapazität der Lastabtragung aus SPT-Profilen und berücksichtigen die Konsolidierungseigenschaften über Konsolidationsversuche. Bei oberflächennahen Gründungen ist zudem die Klassifikation der bindigen Böden nach DIN 18196 entscheidend, da Plastizität und Wassergehalt das Quell- und Schrumpfverhalten steuern.

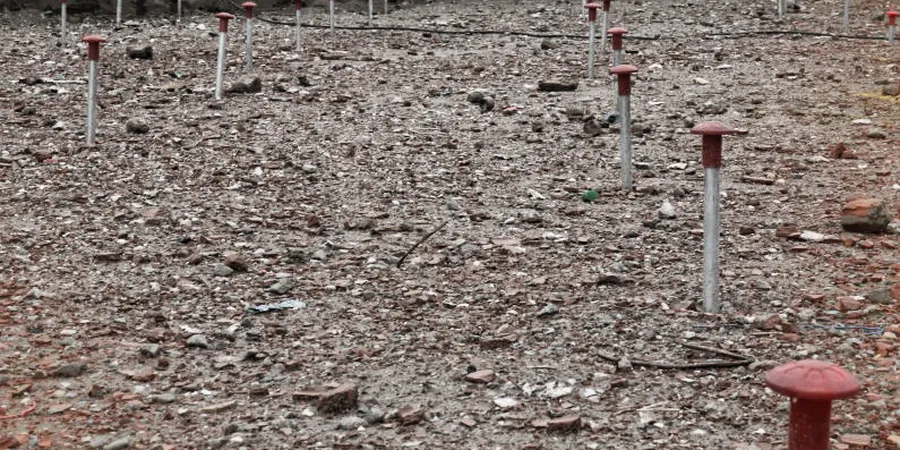

Technisches Referenzbild — Bremen
Lokale Besonderheiten
Der wechselnde Grundwasserstand der Weser und die jahreszeitliche Vernässung der Bremer Böden verstärken das Risiko von ungleichmäßigen Setzungen. Nach langen Regenperioden quillt der Klei, bei Trockenheit schrumpft er – eine Dynamik, die ohne Differenzialsetzungsanalyse zu Schäden an Gebäuden und Verkehrswegen führt. Besonders kritisch sind Übergänge von aufgefüllten zu gewachsenen Böden, wie sie in den Hafengebieten häufig vorkommen. Hier entstehen Setzungssprünge, die Risse in Betonplatten und Rohrbrüche verursachen können.
Erstellung eines 2D- oder 3D-Finite-Elemente-Modells (Plaxis, ZSoil) auf Basis von Bohrprofilen und Laborwerten. Simulation der Bauphasen und der zeitabhängigen Konsolidation. Ergebnis: Setzungsdifferenzen für jedes Fundament in mm – Grundlage für die Gründungsoptimierung.
02
Setzungsmessung und Monitoring
Installation von Präzisionsnivellierpunkten und automatischen Neigungsmessern auf der Baustelle. Regelmäßige Messungen während der Bauzeit und bis zu 2 Jahre nach Fertigstellung. Dokumentation der Ist-Setzungen im Vergleich zur Prognose. Frühwarnung bei Überschreitung der Toleranzwerte.
Geltende Normen
DIN 4019 – Setzungsberechnungen, DIN 18135 – Ödometer-Versuch, DIN EN 1997-1 (EC 7) – Geotechnische Bemessung, DIN 18196 – Bodenklassifikation
Häufige Fragen
Welche Kosten sind für eine Differenzialsetzungsanalyse in Bremen üblich?
Die Kosten liegen je nach Umfang und Anzahl der Messpunkte zwischen 690 € und 1.520 €. Der genaue Preis hängt von der Tiefe der Bohrungen, der Anzahl der Laborversuche und der Komplexität des numerischen Modells ab.
Wann ist eine Differenzialsetzungsanalyse zwingend erforderlich?
Immer dann, wenn ein Bauwerk auf weichen, heterogenen Böden gegründet wird – das ist in Bremen auf Marsch- und Moorflächen fast immer der Fall. Auch bei Anbauten an bestehende Gebäude, bei denen Setzungsunterschiede zu Rissen führen können, ist die Analyse vorgeschrieben (DIN 4019, EC 7).
Wie lange dauert eine Differenzialsetzungsanalyse?
Die reine Berechnung dauert nach Eingang aller Laborwerte etwa 5 bis 10 Arbeitstage. Das Monitoring kann sich über mehrere Monate bis zu zwei Jahre erstrecken, je nach Konsolidationszeit des Bodens in Bremen.
